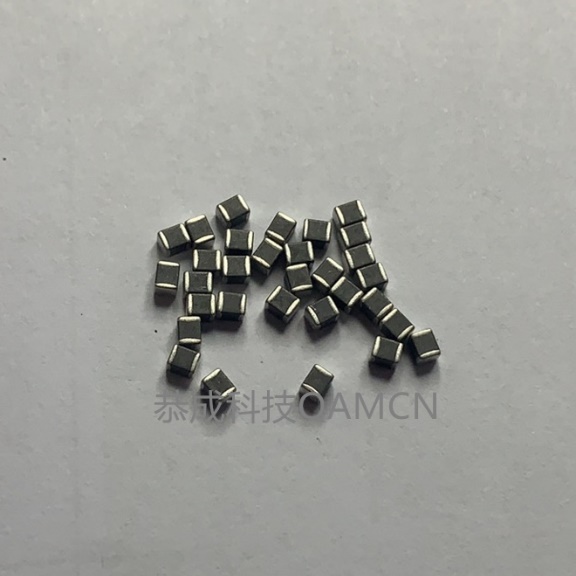

疊層(ceng)貼片壓(ya)敏電(dian)阻(zu)是(shi)貼片封裝(zhuang)的壓(ya)敏電(dian)阻(zu)器，封裝(zhuang)尺寸從0201到4032，采用半導體(ti)陶(tao)瓷工藝制成，具備體(ti)積小、SMT效率(lv)高、響應時間(jian)短、工(gong)作(zuo)溫度高、保護(hu)(hu)能力強的(de)優(you)勢(shi)，適(shi)用于電子(zi)(zi)產品的(de)靜電防護(hu)(hu)以(yi)及電子(zi)(zi)設(she)備雷擊浪涌的(de)防護(hu)(hu)，用于抑制(zhi)各種瞬態事件，包括 IEC61000-4-2、IEC61000-4-5 規定(ding)的(de)和其他(ta)用于電磁兼容(rong)性(EMC)標準的瞬態事件(jian)。

      隨著LED大規模進入商業和家庭照(zhao)明(ming)，以及LED生產廠家競爭(zheng)的加劇(ju)，市場上對LED燈的性能、價格(ge)和(he)可靠性的要求不斷提高。為了(le)降低(di)成本，高壓線性恒流(liu)IC 方(fang)(fang)案開始普(pu)及，此方(fang)(fang)案無需(xu)(xu)高頻變壓器，部分方(fang)(fang)案無需(xu)(xu)電解電容，簡化了燈(deng)具的工(gong)藝流(liu)程，也達到了直接用市電驅動LED的目的，成本(ben)也得(de)以大大的降(jiang)低。

      電(dian)網浪(lang)涌、短路或過載等引起的瞬態(tai)過電(dian)流(liu)以及電(dian)網電(dian)壓波動、感性(xing)負載開關導(dao)致(zhi)等產生的瞬態(tai)過電(dian)壓都會導(dao)致(zhi)LED燈珠或(huo)IC損壞，通(tong)過并聯接入壓敏電阻(zu)可以阻(zu)斷過電壓/過電流的瞬態干擾，使燈(deng)珠和IC保持正常工作，提高了(le)LED使(shi)用壽命(ming)和可靠性。

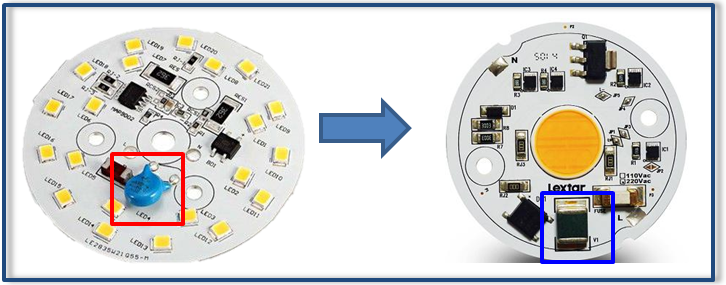

      目(mu)前LED行業對于(yu)體(ti)積(ji)較(jiao)小的(de)各種燈(deng)絲燈(deng)、球泡燈(deng)、平(ping)板燈(deng)等，都開始采用光電(dian)一體(ti)化(hua)(hua)高壓(ya)線性(xing)方案，電(dian)子元(yuan)件和燈(deng)珠(zhu)同時集成在鋁基(ji)板上，意味著必(bi)須全部元(yuan)件貼片化(hua)(hua)，因此作為(wei)保護器件的(de)壓(ya)敏電(dian)阻也必(bi)須隨之采用貼片式元(yuan)件。恭成科技原廠批量生產的(de)適用于(yu)LED照明交流電(dian)源(yuan)保護的疊層貼片式(shi)壓(ya)敏電(dian)阻，從尺寸(cun)0604到1812，具備(bei)厚度薄、體積小、通流(liu)量大的特點，可(ke)以(yi)替代插(cha)件(jian)壓敏電(dian)(dian)阻(zu)，配合保險絲、電(dian)(dian)阻(zu)、橋堆(dui)之后可(ke)以(yi)滿足1KV以(yi)上的組(zu)合波測試，足(zu)夠(gou)滿足(zu)LED防護需求(qiu)。并且由(you)于是純陶(tao)瓷體結構(gou)，貼片(pian)壓敏電阻可以(yi)耐受最高125℃的(de)工作溫度(du)，具備阻(zu)燃絕緣性好(hao)、焊接性能優(you)、響應(ying)速(su)度(du)快，限制電壓低，保護效(xiao)果好(hao)的(de)優(you)勢(shi)。

      恭成(cheng)科技LED專用(yong)疊層貼片式高壓壓敏電阻，已(yi)經廣泛應用(yong)于幾大LED生產廠家，并(bing)且取得了(le)客(ke)戶(hu)的(de)一致(zhi)認可，是目前(qian)市場上性(xing)價比較高(gao)的(de)貼片壓敏電阻供應商，市場份(fen)額在穩步提升。

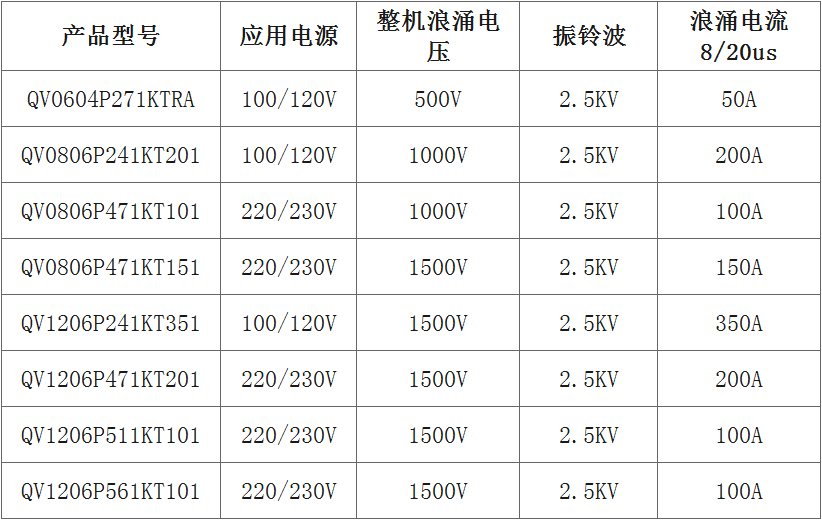

LED方案設計上(shang)，根據我司QV-P系列貼片壓敏電阻(zu)各型(xing)(xing)號浪涌防護能力分別(bie)選(xuan)型(xing)(xing)，可以單獨使用(yong)或并聯組(zu)合使用(yong)。
