QV0806P271KT201貼片壓敏(min)電阻介紹:
多(duo)層(ceng)片式壓(ya)敏(min)電阻是貼片封裝的壓(ya)敏(min)電阻器(qi),采(cai)用多(duo)層(ceng)獨(du)石結構和半導體陶瓷工藝制作,具備寄生電感小(xiao)(xiao)、體積小(xiao)(xiao)、SMT效率高(gao)、響
應時間短、工作溫度高(gao)、保護能力強的優勢。應用于LED高壓(ya)線性驅動(dong)方案(an)的電(dian)源(yuan)保護,對(dui)LED照明中(zhong)電(dian)網浪涌、短路或過載等引起
的(de)瞬(shun)態(tai)過電(dian)流以及電(dian)網電(dian)壓(ya)波(bo)動、感性負載開關導(dao)致等產(chan)生的(de)瞬(shun)態(tai)過電(dian)壓(ya)進行抑制(zhi),包(bao)括 IEC61000-4-2、IEC61000-4-5 規定的(de)和
其他用于電磁兼容性(EMC)標準(zhun)的瞬態事件。
目前LED行業對于體(ti)積較(jiao)小(xiao)的各種燈(deng)絲(si)燈(deng)、球泡燈(deng)、平板燈(deng)等,都(dou)開始采(cai)用光電(dian)一體(ti)化高壓(ya)線性方(fang)案,電(dian)子(zi)元件和燈(deng)珠同時集成在
鋁基板上,意味著必(bi)須(xu)全部(bu)元件(jian)貼片化,因此作為保護器(qi)件(jian)的(de)壓敏電阻也必(bi)須(xu)隨之采用貼片式元件(jian)。恭成(cheng)科技原廠批量生產(chan)的(de)適用
于LED照明交流電源保護的疊層貼片式壓敏電阻,從尺寸0604到1812,具備厚度薄、體積小、通流量大的特點,可以替代插件壓敏
電阻,配(pei)合保險絲(si)、電阻、橋堆(dui)之后(hou)可以滿(man)足(zu)(zu)1KV以上(shang)的(de)組合波測試,足(zu)(zu)夠滿(man)足(zu)(zu)LED防護需求(qiu)。
QV0806P271KT201貼(tie)片壓敏電(dian)阻特(te)點:
1) SMD小型貼(tie)片,節省空間,方便生(sheng)產;

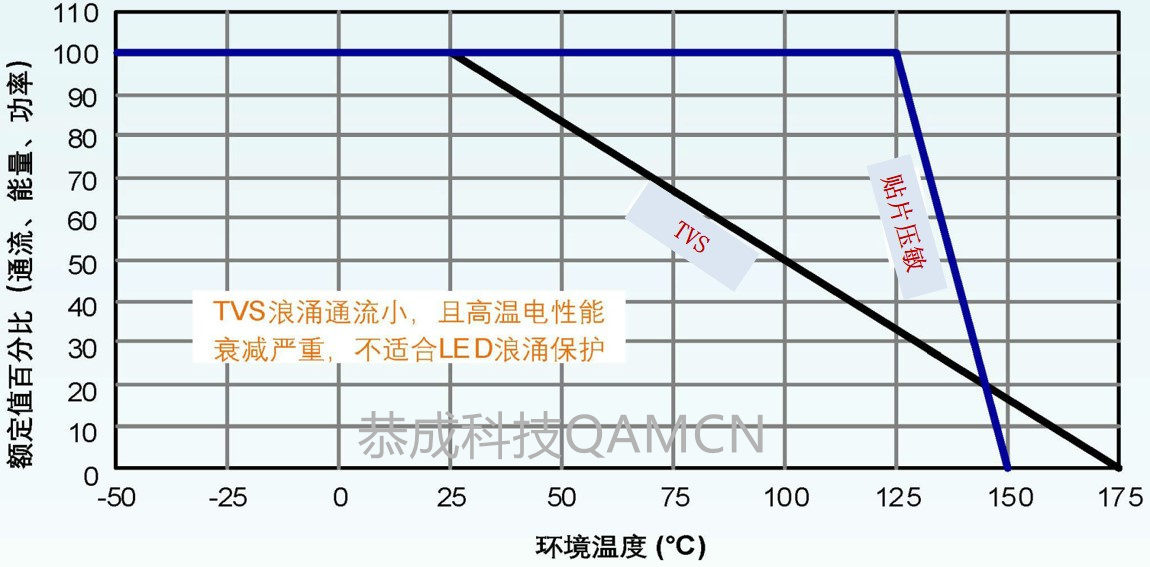

2) 高(gao)浪(lang)涌(yong)抑制(zhi),同體積浪(lang)涌(yong)能力遠大于TVS;
3) 高溫(wen)性能穩定,125℃不(bu)降額;
4) 低的漏(lou)電流IL<10μA;
5) 雙(shuang)向無極(ji)性保護,鉗位電壓低;
6) 優于UL94V-0可(ke)燃性等級;
7) 符合RoHS環(huan)保標準(zhun)
QV0806P271KT201貼(tie)片壓敏(min)電阻應用范圍:
1) 用(yong)于電源、網通及網絡接(jie)口;
2) 線(xian)性驅動LED照明的雷電浪(lang)涌保護;
3) 能(neng)夠替代傳統引線式插件壓敏(min)電阻;
QV0806P271KT201貼片壓敏(min)電阻性(xing)能參數:

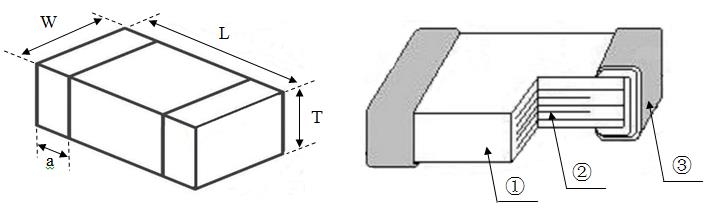

1) 結構與尺寸;
類型 | L(mm) | W(mm) | T(mm) | a(mm) |
0806 | 2.0±0.25 | 1.6±0.25 | 1.6±0.25 | 0.50±0.30 |
部分 | ① | ② | ③ |
組成(cheng) | 片式壓(ya)敏電阻用 ZnO半導體陶瓷 | 內電(dian)極 (Ag 或 Ag-Pd) | 端(duan)電極 (Ag/Ni/Sn 三層) |
2) 電性能參數:
型號(hao) | 工作電壓(V) | 壓敏電壓 (V) | 限位電壓 (8/20μs) | 峰值(zhi)電流(liu) (8/20μs) | 工(gong)作溫度范圍 | ||
AC | DC | V1mA | Vc(V) | Ic(A) | Ip(A) | ||
QV0806P271KT201 | 175 | 225 | 270±10% | 450 | 1 | 200 | -40~+125℃ |
3) 產品包裝:
類型 | 盤規格 | 載帶 | 每盤(pan)數量(pcs) |
0806 | 7" | 塑載帶 | 2K |
