QV1210H系列貼片壓敏電阻介紹:
氧化鋅壓敏電阻是(shi)一種(zhong)以氧化鋅為主(zhu)體(ti)、添(tian)加多種(zhong)金屬氧化物為添(tian)加劑(ji)、經過空氣中高溫燒結而制成(cheng)的多晶半導體(ti)陶瓷元件。壓敏
電阻(zu)是一種限(xian)壓(ya)型保護器件。壓(ya)敏(min)電(dian)阻和(he)被(bei)保護電(dian)路(lu)元件并聯(lian)在電(dian)路(lu)中,當電(dian)路(lu)中出現雷電(dian)過(guo)電(dian)壓(ya)、靜電(dian)過(guo)電(dian)壓(ya)或瞬態操作過(guo)電(dian)壓(ya)
時,利用壓(ya)敏(min)電阻的非線(xian)性(xing)特性(xing),壓(ya)敏(min)電阻會以納秒級時間的響應(ying)速(su)度將兩端電壓(ya)迅速(su)下降鉗位到一個相(xiang)對固定的安全電壓(ya)值,從(cong)
而避免被保護電路元件遭受過電壓(ya)的沖擊而損(sun)壞。
當(dang)施(shi)加(jia)于壓(ya)敏(min)電(dian)阻(zu)(zu)器兩(liang)端(duan)電(dian)壓(ya)小于其壓(ya)敏(min)電(dian)壓(ya),壓(ya)敏(min)電(dian)阻(zu)(zu)器相當(dang)于10MΩ以上(shang)絕緣電(dian)阻(zu)(zu);當(dang)在(zai)壓(ya)敏(min)電(dian)阻(zu)(zu)器兩(liang)端(duan)施(shi)加(jia)大于壓(ya)敏(min)電(dian)壓(ya)的(de)過
電壓時,壓敏電(dian)(dian)阻器(qi)的電(dian)(dian)阻急劇下(xia)降(jiang)呈現低阻態,從而把電(dian)(dian)荷快速(su)導走(zou),有效地(di)保護了電(dian)(dian)路中的其它元(yuan)器(qi)件不致過壓而損壞(huai)。
多(duo)層片(pian)式壓敏電阻是(shi)貼片(pian)封裝(zhuang)的壓敏電阻器(qi),采用多(duo)層獨石結構,具備寄生電感小、體積小、SMT效率高、響應時(shi)間短、工作溫度高、
保(bao)護能力強的優勢(shi)。恭成(cheng)科技(ji)QV****H系(xi)列(lie)貼片壓敏(min)電(dian)(dian)阻(zu)應(ying)用于100V以內低電(dian)(dian)壓電(dian)(dian)路,包括DC電(dian)(dian)源和低頻信號(hao)線(xian)進行(xing)雷擊、浪涌防護,
吸收(shou)并衰減脈沖(chong)能量,可(ke)以吸收(shou)線(xian)路內部產生的(de)(de)操作過電壓(整(zheng)流、逆變(bian)換、變(bian)壓器產生的(de)(de)電磁脈沖(chong)和線(xian)路浪(lang)涌)及(ji)衰減后(hou)的(de)(de)雷電感
應過電壓,用作(zuo)二級(ji)防護(可代(dai)替SMAJ/SMBJ的TVS),同時部分應用于手機、LCD-TV/STB/電腦(nao)等(deng)的通(tong)信(xin)接口(kou)進(jin)行ESD靜電防護,替代(dai)
TVS使用。
QV1210H系(xi)列貼片壓敏電(dian)阻特(te)點:
1) SMD小型(xing)貼片,節省空間,方便生產;
2) 響(xiang)應時間(jian)為ns級,響(xiang)應速(su)度(du)滿足各種(zhong)電路保(bao)護要求;
3) 高浪(lang)涌抑制,同體積浪(lang)涌能力遠大于TVS;
4) 高溫性能(neng)穩定,125℃不降額(e);
5) 低(di)的漏電流IL<10μA;
6) 雙向無極性保(bao)護,鉗位電壓低(di);
7) 優于UL94V-0可(ke)燃性等級(ji);
8) 符合RoHS環保標準
QV1210H系列(lie)貼片壓(ya)敏電阻應(ying)用范圍:
1) 汽車(che)電子應用:汽車(che)的控(kong)制(zhi)單元、電液制(zhi)動、ABS / ESP、天窗、車(che)窗控(kong)制(zhi)等負載突降保(bao)護和迅(xun)速啟動保(bao)護;
2) 工業儀(yi)表(biao)、控(kong)制(zhi)與測量設備、安(an)防攝(she)像頭、電子電度表(biao)控(kong)制(zhi)板;
3) 5G通(tong)訊基站、網通(tong)設(she)備、網絡產品接口、漏電(dian)保護器控制板(ban);
4) 視(shi)頻(pin)和音頻(pin)線(xian)I / O端口、高(gao)速數(shu)據線(xian)(如HDMI、USB 3.0、IEEE 1394接口、射(she)頻(pin)天(tian)線(xian)、射(she)頻(pin)模塊)的ESD保(bao)護;
5) IEC 61000-4-5的(de)浪涌保(bao)護(hu),IEC 61000-4-4的(de)EFT保(bao)護(hu),ESD保(bao)護(hu)符合IEC 61000-4-2(4級)
QV1210H系列貼(tie)片壓敏(min)電阻性(xing)能參(can)數:
1) 結構與尺寸;
類(lei)型 | L(mm) | W(mm) | T(mm) | a(mm) |
1210 | 3.2±0.3 | 2.5±0.25 | 1.5 Max. | 0.50±0.25 |
部(bu)分 | ① | ② | ③ |
組(zu)成 | 片式壓敏(min)電(dian)阻用(yong) ZnO半(ban)導體陶(tao)瓷 | 內(nei)電極 (Ag 或 Ag-Pd) | 端(duan)電極(ji) (Ag/Ni/Sn 三層) |

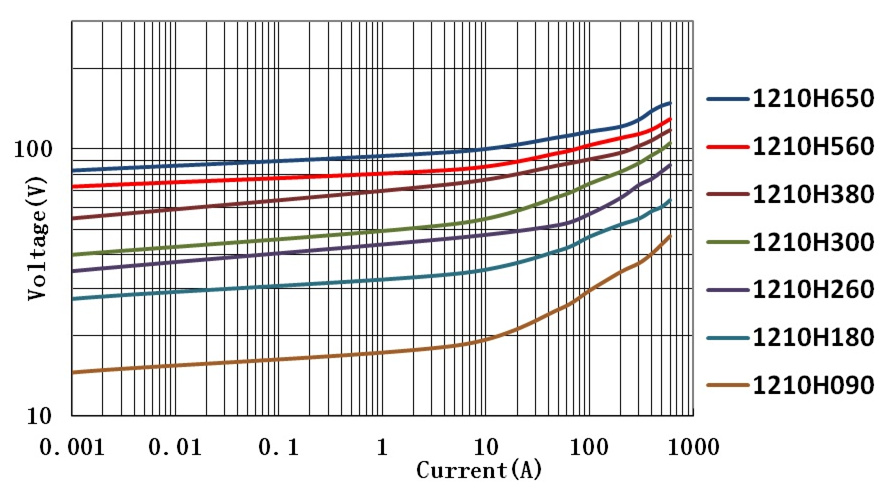

2) 電性能(neng)參數(shu):
型號 Part No. | 最大工作電壓 Max. Working Voltage | 壓(ya)敏電壓(ya) Varistor Voltage @1mA DC | 最大(da)限位電壓 Max. Clamping Voltage (8/20μs) | 峰值電流 Peak Current (8/20μs) | 能量耐(nai)量 Energy (10/1000μs) | |||
VDC(V) | VAC(V) | VB(V) | ΔVB | Vc(V) | Ic(A) | Ip(A) | WT (J) | |
QV1210H090LT | 9 | 7 | 13 | ± 15% | 24 | 2.5 | 400 | 1.5 |
QV1210H120LT | 12 | 9 | 18 | ± 15% | 30 | 2.5 | 400 | 1.5 |
QV1210H140KT | 14 | 11 | 20 | ± 10% | 34 | 2.5 | 400 | 1.5 |
QV1210H180KT | 18 | 14 | 25 | ± 10% | 42 | 2.5 | 400 | 1.5 |
QV1210H220KT | 22 | 17 | 30 | ± 10% | 50 | 2.5 | 400 | 1.5 |
QV1210H260KT | 26 | 20 | 36 | ± 10% | 60 | 2.5 | 400 | 1.5 |
QV1210H300KT | 30 | 25 | 41 | ± 10% | 70 | 2.5 | 400 | 1.5 |
QV1210H330KT | 33 | 26 | 44 | ± 10% | 75 | 2.5 | 400 | 1.5 |
QV1210H380KT | 38 | 30 | 50 | ± 10% | 85 | 2.5 | 400 | 1.5 |
QV1210H420KT | 42 | 33 | 55 | ± 10% | 95 | 2.5 | 400 | 1.5 |
QV1210H450KT | 45 | 35 | 59 | ± 10% | 100 | 2.5 | 400 | 1.5 |
QV1210H480KT | 48 | 37 | 62 | ± 10% | 106 | 2.5 | 400 | 1.5 |
QV1210H560KT | 56 | 40 | 72 | ± 10% | 118 | 2.5 | 400 | 1.5 |
QV1210H600KT | 60 | 45 | 76 | ± 10% | 131 | 2.5 | 400 | 1.5 |
QV1210H650KT | 65 | 50 | 82 | ± 10% | 142 | 2.5 | 400 | 1.5 |
QV1210H750KT | 75 | 55 | 94 | ± 10% | 160 | 2.5 | 400 | 1.5 |
QV1210H850KT | 85 | 60 | 100 | ± 10% | 175 | 2.5 | 400 | 1.5 |
3) 產品包裝(zhuang):
類(lei)型 | 盤規格(ge) | 載(zai)帶 | 每盤(pan)數量(liang)(pcs) |
1210 | 7" | 紙帶(dai) | 3K |
