QV1812H系列貼片壓敏電阻介紹(shao):
氧化鋅(xin)壓敏電阻(zu)是一種(zhong)以氧化鋅(xin)為主體(ti)、添加多種(zhong)金屬(shu)氧化物為添加劑(ji)、經過空氣中高溫燒(shao)結而制成的多晶半導體(ti)陶(tao)瓷元(yuan)件(jian)。壓敏
電阻是一種限壓型保(bao)護(hu)器件(jian)。壓敏電(dian)(dian)(dian)阻(zu)和被(bei)保(bao)護(hu)電(dian)(dian)(dian)路(lu)元件(jian)并(bing)聯在(zai)電(dian)(dian)(dian)路(lu)中(zhong)(zhong),當電(dian)(dian)(dian)路(lu)中(zhong)(zhong)出現雷電(dian)(dian)(dian)過(guo)電(dian)(dian)(dian)壓、靜電(dian)(dian)(dian)過(guo)電(dian)(dian)(dian)壓或瞬(shun)態操(cao)作過(guo)電(dian)(dian)(dian)壓
時,利用(yong)壓(ya)敏電阻的(de)非(fei)線性特性,壓(ya)敏電阻會以納(na)秒(miao)級時間的(de)響應速(su)度將(jiang)兩端電壓(ya)迅速(su)下降鉗位到一個相對(dui)固定的(de)安全電壓(ya)值,從
而(er)避免被保護(hu)電路元件遭受過電壓的沖擊(ji)而損壞。
當(dang)(dang)施(shi)加(jia)于壓(ya)(ya)敏(min)電(dian)(dian)(dian)阻器(qi)兩(liang)端(duan)電(dian)(dian)(dian)壓(ya)(ya)小于其壓(ya)(ya)敏(min)電(dian)(dian)(dian)壓(ya)(ya),壓(ya)(ya)敏(min)電(dian)(dian)(dian)阻器(qi)相當(dang)(dang)于10MΩ以上(shang)絕緣電(dian)(dian)(dian)阻;當(dang)(dang)在壓(ya)(ya)敏(min)電(dian)(dian)(dian)阻器(qi)兩(liang)端(duan)施(shi)加(jia)大(da)于壓(ya)(ya)敏(min)電(dian)(dian)(dian)壓(ya)(ya)的(de)過(guo)
電壓(ya)時,壓(ya)敏(min)電(dian)阻器的(de)電(dian)阻急劇下(xia)降呈(cheng)現低阻態(tai),從而把電(dian)荷快(kuai)速(su)導走,有效地保護了(le)電(dian)路中(zhong)的(de)其它元(yuan)器件不致(zhi)過壓(ya)而損壞。
多層片式壓敏(min)電阻(zu)是(shi)貼片封裝的(de)壓敏(min)電阻(zu)器,采用多層獨石結構,具備寄生電感小(xiao)、體積小(xiao)、SMT效率高、響(xiang)應時間短、工作溫度高、
保護能力強(qiang)的優勢。恭成(cheng)科技QV****H系列貼片壓敏電(dian)阻應用于100V以內低(di)電(dian)壓電(dian)路,包括DC電(dian)源(yuan)和低(di)頻信(xin)號(hao)線進行雷擊、浪涌防護,
吸收并衰(shuai)減(jian)脈沖(chong)能量,可(ke)以(yi)吸收線路內部產生的操作過電(dian)壓(整(zheng)流、逆變(bian)換、變(bian)壓器產生的電(dian)磁脈沖(chong)和(he)線路浪(lang)涌)及衰(shuai)減(jian)后的雷電(dian)感
應(ying)過(guo)電壓(ya),用作(zuo)二級(ji)防護(hu)(可代替SMAJ/SMBJ的TVS),同(tong)時部分應(ying)用于(yu)手機、LCD-TV/STB/電腦(nao)等(deng)的通信接口進行ESD靜(jing)電防護(hu),替代
TVS使用。
QV1812H系列貼(tie)片(pian)壓敏電阻(zu)特點:
1) SMD小型(xing)貼片,節省(sheng)空(kong)間,方便生產;
2) 響(xiang)應時間為ns級,響(xiang)應速度滿足各種電路保護要求;
3) 高浪涌(yong)抑(yi)制,同體積浪涌(yong)能力遠(yuan)大于TVS;
4) 高溫性能穩定,125℃不降額;
5) 低的(de)漏(lou)電(dian)流IL<10μA;
6) 雙(shuang)向無極(ji)性保護,鉗位電壓低(di);
7) 優于UL94V-0可燃性(xing)等級(ji);
8) 符合RoHS環(huan)保標準
QV1812H系列貼片壓敏電阻(zu)應(ying)用范圍:
1) 汽車(che)電子應用:汽車(che)的控制單元、電液制動、ABS / ESP、天(tian)窗(chuang)、車(che)窗(chuang)控制等負載(zai)突降保護(hu)(hu)和迅(xun)速啟動保護(hu)(hu);
2) 工業儀表、控制(zhi)(zhi)與測量設備、安防攝像頭、電(dian)(dian)子電(dian)(dian)度表控制(zhi)(zhi)板(ban);
3) 5G通訊基站(zhan)、網通設備、網絡(luo)產品接口、漏電(dian)保護器控制板;
4) 視(shi)頻(pin)和(he)音頻(pin)線I / O端口、高速(su)數據(ju)線(如HDMI、USB 3.0、IEEE 1394接口、射頻(pin)天(tian)線、射頻(pin)模(mo)塊)的ESD保(bao)護;
5) IEC 61000-4-5的浪(lang)涌(yong)保(bao)護,IEC 61000-4-4的EFT保(bao)護,ESD保(bao)護符合IEC 61000-4-2(4級)
QV1812H系(xi)列貼片壓(ya)敏(min)電阻(zu)性能參(can)數:
1) 結構與(yu)尺寸(cun);
類型(xing) | L(mm) | W(mm) | T(mm) | a(mm) |
1812 | 4.5±0.4 | 3.2±0.3 | 2.0 Max. | 0.25~1.0 |
部分 | ① | ② | ③ |
組成 | 片(pian)式壓(ya)敏電阻用 ZnO半導體(ti)陶瓷 | 內(nei)電極 (Ag 或 Ag-Pd) | 端電極 (Ag/Ni/Sn 三(san)層(ceng)) |

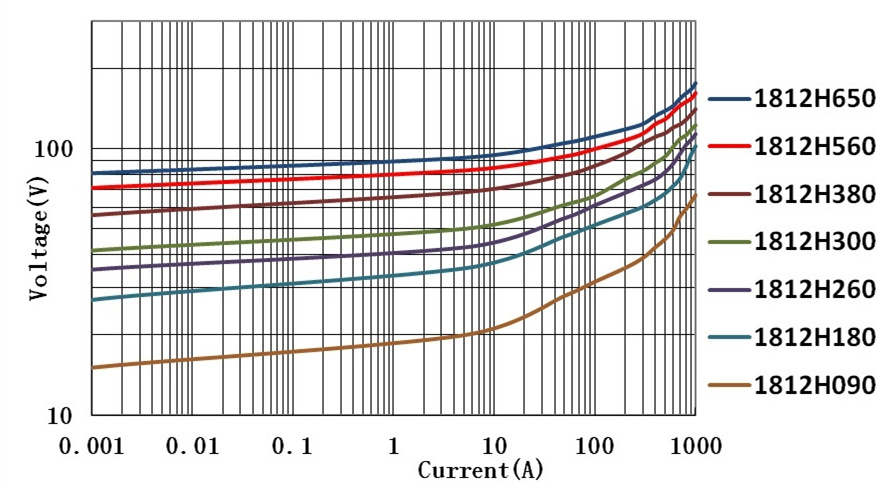

2) 電性能參數:
型號 Part No. | 最大工作電(dian)壓 Max. Working Voltage | 壓敏電壓 Varistor Voltage @1mA DC | 最大限位電壓 Max. Clamping Voltage (8/20μs) | 峰值電流 Peak Current (8/20μs) | 能量耐量 Energy (10/1000μs) | |||
VDC(V) | VAC(V) | VB(V) | ΔVB | Vc(V) | Ic(A) | Ip(A) | WT (J) | |
QV1812H090LT | 9 | 7 | 13 | ± 15% | 24 | 5.0 | 800 | 2.5 |
QV1812H120LT | 12 | 9 | 18 | ± 15% | 30 | 5.0 | 800 | 2.5 |
QV1812H140KT | 14 | 11 | 20 | ± 10% | 34 | 5.0 | 800 | 2.5 |
QV1812H180KT | 18 | 14 | 25 | ± 10% | 42 | 5.0 | 800 | 3.0 |
QV1812H220KT | 22 | 17 | 30 | ± 10% | 50 | 5.0 | 800 | 3.0 |
QV1812H260KT | 26 | 20 | 36 | ± 10% | 60 | 5.0 | 800 | 3.0 |
QV1812H300KT | 30 | 25 | 41 | ± 10% | 70 | 5.0 | 800 | 3.5 |
QV1812H330KT | 33 | 26 | 44 | ± 10% | 75 | 5.0 | 800 | 3.5 |
QV1812H380KT | 38 | 30 | 50 | ± 10% | 85 | 5.0 | 800 | 3.5 |
QV1812H420KT | 42 | 33 | 55 | ± 10% | 95 | 5.0 | 800 | 3.5 |
QV1812H450KT | 45 | 35 | 59 | ± 10% | 100 | 5.0 | 800 | 3.5 |
QV1812H480KT | 48 | 37 | 62 | ± 10% | 106 | 5.0 | 800 | 3.5 |
QV1812H560KT | 56 | 40 | 72 | ± 10% | 118 | 5.0 | 800 | 3.5 |
QV1812H600KT | 60 | 45 | 76 | ± 10% | 131 | 5.0 | 800 | 3.5 |
QV1812H650KT | 65 | 50 | 82 | ± 10% | 142 | 5.0 | 800 | 3.5 |
QV1812H750KT | 75 | 55 | 94 | ± 10% | 160 | 5.0 | 800 | 3.5 |
QV1812H850KT | 85 | 60 | 100 | ± 10% | 175 | 5.0 | 800 | 3.5 |
3) 產品包(bao)裝:
類型 | 盤規格 | 載帶(dai) | 每盤(pan)數量(pcs) |
1812 | 7" | 塑載帶 | 1K |
