浪涌防護貼片(pian)壓敏電阻
QV2220H系(xi)列貼片壓敏電阻介紹(shao)：
氧(yang)(yang)化鋅(xin)壓(ya)敏(min)電阻是一種以氧(yang)(yang)化鋅(xin)為(wei)主(zhu)體(ti)(ti)、添(tian)加多種金屬氧(yang)(yang)化物(wu)為(wei)添(tian)加劑、經過空氣中(zhong)高溫燒結而(er)制成的多晶半導體(ti)(ti)陶瓷(ci)元件。壓(ya)敏(min)

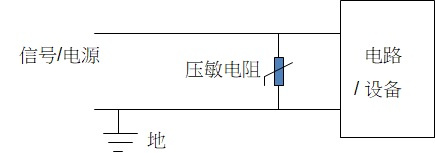

電阻是一種(zhong)限壓(ya)(ya)型保護(hu)器件。壓(ya)(ya)敏電阻和被保護(hu)電路元件并(bing)聯(lian)在電路中，當(dang)電路中出現雷電過電壓(ya)(ya)、靜電過電壓(ya)(ya)或瞬態操作過電壓(ya)(ya)

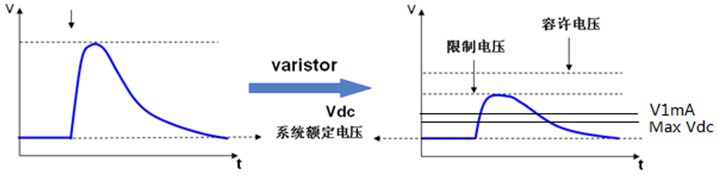

時，利(li)用壓敏電(dian)阻(zu)(zu)的非線(xian)性特性，壓敏電(dian)阻(zu)(zu)會(hui)以納秒(miao)級時間的響應速度將兩端電(dian)壓迅速下降鉗位到一個(ge)相對固定的安全電(dian)壓值，從
而避免被保護電路元件遭受(shou)過電壓(ya)的沖(chong)擊(ji)而損壞。
當(dang)(dang)施加于壓(ya)敏電(dian)阻器(qi)兩端(duan)(duan)電(dian)壓(ya)小于其(qi)壓(ya)敏電(dian)壓(ya)，壓(ya)敏電(dian)阻器(qi)相當(dang)(dang)于10MΩ以上絕(jue)緣電(dian)阻；當(dang)(dang)在壓(ya)敏電(dian)阻器(qi)兩端(duan)(duan)施加大(da)于壓(ya)敏電(dian)壓(ya)的過
電壓時，壓敏電阻(zu)器的電阻(zu)急劇下(xia)降(jiang)呈(cheng)現低阻(zu)態，從而把電荷快速導走，有效(xiao)地保護了電路中的其(qi)它元器件不致(zhi)過壓而損壞(huai)。

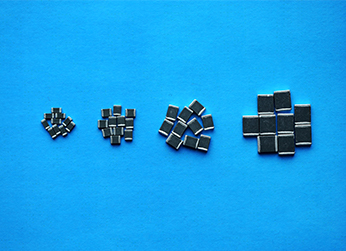

多(duo)層(ceng)片式壓(ya)敏電阻(zu)(zu)是貼片封裝的(de)壓(ya)敏電阻(zu)(zu)器(qi)，采用(yong)多(duo)層(ceng)獨石(shi)結(jie)構，具備寄生電感小(xiao)、體積小(xiao)、SMT效率(lv)高(gao)、響應時間短、工作(zuo)溫(wen)度高(gao)、
保(bao)護能力(li)強的優勢。恭(gong)成科(ke)技QV****H系列貼片壓(ya)敏(min)電(dian)(dian)阻(zu)應(ying)用(yong)于(yu)100V以(yi)內低電(dian)(dian)壓(ya)電(dian)(dian)路，包(bao)括(kuo)DC電(dian)(dian)源和低頻信號線進行雷擊、浪涌防(fang)護，
吸收并衰減(jian)脈沖能量，可以吸收線路(lu)內(nei)部產生的(de)操(cao)作過電壓(ya)（整流(liu)、逆變換、變壓(ya)器(qi)產生的(de)電磁脈沖和(he)線路(lu)浪涌）及衰減(jian)后的(de)雷電感(gan)

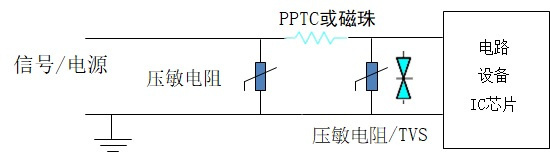

應過電壓，用(yong)作二級(ji)防護（可代替(ti)SMAJ/SMBJ的TVS），同時部分應用(yong)于手(shou)機、LCD-TV/STB/電腦等的通(tong)信接口(kou)進行ESD靜電防護，替(ti)代
TVS使用。
QV2220H系列貼片壓敏電阻特點(dian)：
1） SMD小型貼片，節省空間(jian)，方(fang)便生產(chan)；
2） 響應時間為ns級，響應速(su)度滿足各(ge)種電(dian)路保護要求；
3） 高(gao)浪(lang)涌抑制，同體積浪(lang)涌能力遠大于(yu)TVS；
4） 高溫性能穩定，125℃不降額(e)；
5） 低的漏電流IL<10μA；
6） 雙向(xiang)無極(ji)性保護(hu)，鉗位電壓(ya)低；
7） 優于(yu)UL94V-0可燃性等級；
8） 符合RoHS環保標準
QV2220H系列貼片壓(ya)敏電(dian)阻應用范圍(wei)：
1） 汽(qi)(qi)車(che)電子應用：汽(qi)(qi)車(che)的控制單元、電液(ye)制動、ABS / ESP、天窗、車(che)窗控制等負載突降(jiang)保護(hu)和迅速(su)啟動保護(hu)；
2） 工業儀表、控(kong)制(zhi)與測量設備、安(an)防攝像頭(tou)、電(dian)子電(dian)度(du)表控(kong)制(zhi)板；
3） 5G通(tong)訊基站、網通(tong)設(she)備(bei)、網絡(luo)產品接(jie)口、漏電保護器控制板；
4） 視(shi)頻(pin)(pin)和音(yin)頻(pin)(pin)線I / O端口(kou)、高速(su)數據線（如(ru)HDMI、USB 3.0、IEEE 1394接口(kou)、射頻(pin)(pin)天線、射頻(pin)(pin)模(mo)塊）的ESD保護；
5） IEC 61000-4-5的浪涌保護，IEC 61000-4-4的EFT保護，ESD保護符(fu)合IEC 61000-4-2（4級）
QV2220H系(xi)列貼片(pian)壓敏電阻性(xing)能參數：
1） 結構與(yu)尺寸；
類型 | L（mm） | W（mm） | T（mm） | a（mm） |
2220 | 5.7±0.4 | 5.0±0.4 | 2.5 Max. | 0.25~1.0 |
部分 | ① | ② | ③ |
組成 | 片(pian)式壓敏電阻用 ZnO半導體陶瓷 | 內電極 (Ag 或 Ag-Pd) | 端電極 (Ag/Ni/Sn 三層) |
2） 電性能參數：

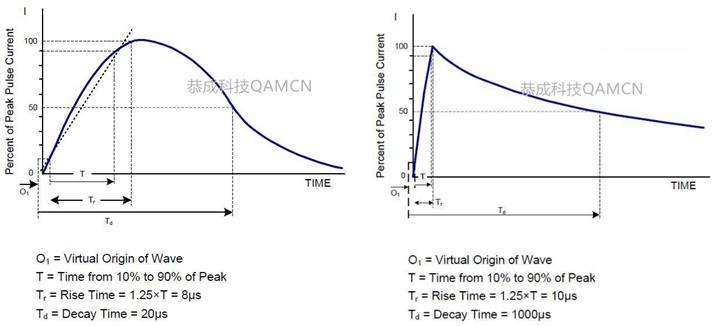

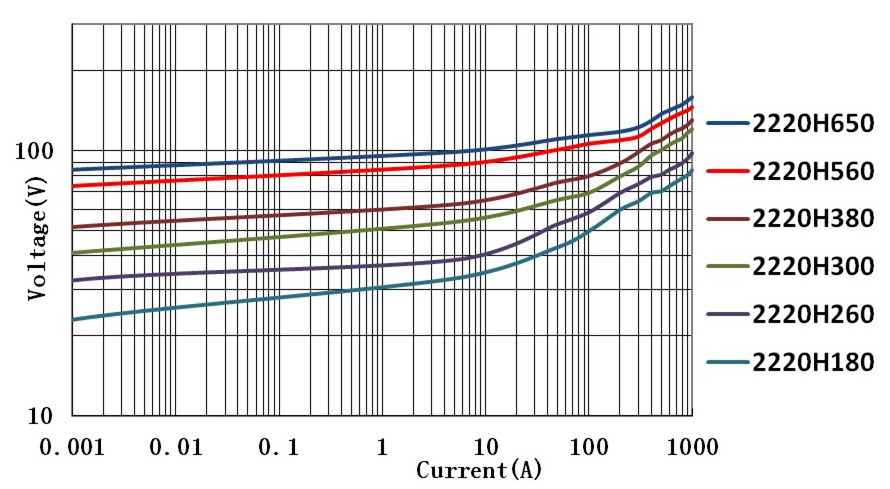

型(xing)號(hao) Part No. | 最大工作電(dian)壓 Max. Working Voltage | 壓敏電壓 Varistor Voltage @1mA DC | 最大(da)限位電(dian)壓 Max. Clamping Voltage (8/20μs) | 峰值電流 Peak Current (8/20μs) | 能量耐量 Energy (10/1000μs) | |||
VDC(V) | VAC(V) | VB(V) | ΔVB | Vc(V) | Ic(A) | Ip(A) | WT (J) | |
QV2220H260KT | 26 | 20 | 36 | ± 10% | 60 | 5.0 | 1200 | 5.0 |
QV2220H300KT | 30 | 25 | 41 | ± 10% | 70 | 5.0 | 1200 | 5.0 |
QV2220H330KT | 33 | 26 | 44 | ± 10% | 75 | 5.0 | 1200 | 5.0 |
QV2220H380KT | 38 | 30 | 50 | ± 10% | 85 | 5.0 | 1200 | 5.0 |
QV2220H420KT | 42 | 33 | 55 | ± 10% | 95 | 5.0 | 1200 | 5.0 |
QV2220H450KT | 45 | 35 | 59 | ± 10% | 100 | 5.0 | 1200 | 5.0 |
QV2220H480KT | 48 | 37 | 62 | ± 10% | 106 | 5.0 | 1200 | 5.0 |
QV2220H560KT | 56 | 40 | 72 | ± 10% | 118 | 5.0 | 1200 | 5.0 |
QV2220H600KT | 60 | 45 | 76 | ± 10% | 131 | 5.0 | 1200 | 5.0 |
QV2220H650KT | 65 | 50 | 82 | ± 10% | 142 | 5.0 | 1200 | 5.0 |
QV2220H750KT | 75 | 55 | 94 | ± 10% | 160 | 5.0 | 1200 | 5.0 |
QV2220H850KT | 85 | 60 | 100 | ± 10% | 175 | 5.0 | 1200 | 5.0 |
3） 產品包裝(zhuang)：
類(lei)型(xing) | 盤規格(ge) | 載帶(dai) | 每盤數(shu)量（pcs） |
2220 | 7" | 塑(su)載帶 | 1K |
