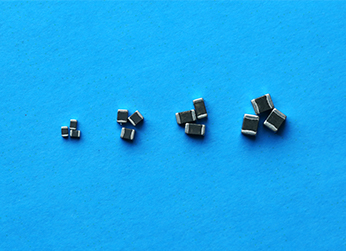

QV1206P511KT101貼片壓敏電阻介(jie)紹:

多層片式壓敏電(dian)阻是(shi)貼片封裝的壓敏電(dian)阻器,采用多層獨石結構和半導體(ti)陶瓷工藝(yi)制作,具備寄生電(dian)感小、體(ti)積小、SMT效(xiao)率高(gao)、響

應時間(jian)短(duan)、工作溫度高(gao)、保護(hu)能力強的優勢。應用(yong)于LED高壓線性驅動方案的電源保護,對(dui)LED照明中電網浪涌、短(duan)路(lu)或過載等引起(qi)

的(de)(de)瞬(shun)態過電(dian)流以(yi)及電(dian)網(wang)電(dian)壓波動、感性負(fu)載(zai)開(kai)關導致等產(chan)生(sheng)的(de)(de)瞬(shun)態過電(dian)壓進行抑制,包(bao)括 IEC61000-4-2、IEC61000-4-5 規定的(de)(de)和

其他用于電磁兼(jian)容(rong)性(EMC)標準的瞬態事(shi)件。

目前(qian)LED行業對于體積較小的(de)各種(zhong)燈絲燈、球泡燈、平(ping)板燈等,都開始采用光電一(yi)體化高壓線性方案,電子(zi)元件和燈珠同(tong)時集成在

基板上,意味著必須全部元(yuan)件(jian)貼片化,因此作為(wei)保護器件(jian)的(de)壓(ya)敏電阻也必須隨(sui)之采用(yong)貼片式(shi)元(yuan)件(jian)。恭成(cheng)科技原廠批量生產的(de)適用(yong)

LED照明交流電源保護的疊層貼片式壓敏電阻,從尺寸06041812,具備厚度薄、體積小、通流量大的特點,可以替代插件壓敏

電阻,配合保險絲、電阻、橋堆之(zhi)后可以(yi)滿足1KV以(yi)上的組合波(bo)測試,足夠滿足LED防護需求。




QV1206P511KT101貼片壓敏電阻特(te)點:

1) SMD小型貼片,節(jie)省空間(jian),方便生產;

2) 高(gao)浪涌抑制,同體積浪涌能力遠大于(yu)TVS;

3) 高溫性能(neng)穩定,125℃不降(jiang)額(e);

4) 低的漏電流IL<10μA;

5) 雙向無極性(xing)保(bao)護,鉗位電壓低(di);

6) 優于UL94V-0可燃(ran)性(xing)等級(ji);

7) 符合RoHS環保標準



QV1206P511KT101貼片(pian)壓(ya)敏電阻應用范圍(wei):

1) 用于電(dian)源(yuan)、網(wang)通及網(wang)絡接(jie)口;

2) 線性驅動LED照(zhao)明(ming)的(de)雷電(dian)浪涌保護;

3) 能夠(gou)替代傳統引線式插件壓敏電(dian)阻(zu)


QV1206P511KT101貼片壓敏電阻性能參數:

1) 結構與尺(chi)寸;



類型

Lmm

Wmm

Tmm

amm

1206

2.0±0.25

1.6±0.25

1.6±0.25

0.50±0.30


部(bu)分(fen)

組成(cheng)

片式壓敏電阻用

ZnO半導體(ti)陶瓷

內電極

(Ag Ag-Pd)

端電極

(Ag/Ni/Sn 三層)


2) 電(dian)性能參(can)數:

型號

工作電壓(V)

壓(ya)敏電壓(ya)

(V)

限位電(dian)壓(ya)

(8/20μs)

峰值(zhi)電流

(8/20μs)

工作溫度范圍(wei)

AC

DC

V1mA

Vc(V)

Ic(A)

Ip(A)

QV1206P511KT101

320

410

510±10%

850

1

100

-40+125


3) 產(chan)品包裝:

類(lei)型

盤規格

載帶(dai)

每盤數量(pcs

1206

7"

塑載(zai)帶

2K
