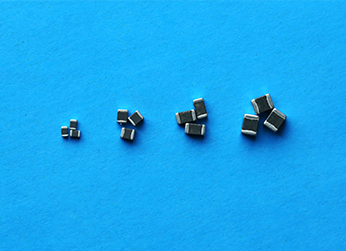

QV1206P471KT201貼片(pian)壓(ya)敏電阻介紹(shao):
多層(ceng)片式壓(ya)敏電阻是(shi)貼片封裝的壓(ya)敏電阻器,采用多層(ceng)獨(du)石結構和半(ban)導體(ti)(ti)陶瓷(ci)工(gong)藝制作,具備寄生(sheng)電感小、體(ti)(ti)積小、SMT效(xiao)率高、響
應時間短、工作溫度高、保護能力強的優勢。應用(yong)于LED高壓(ya)線性(xing)驅動(dong)方案(an)的電源保(bao)護(hu),對(dui)LED照明中電網浪涌、短路或過(guo)載等引起
的瞬態過電(dian)流以及電(dian)網電(dian)壓(ya)波動(dong)、感(gan)性負載(zai)開關導(dao)致等產生的瞬態過電(dian)壓(ya)進行抑(yi)制,包括 IEC61000-4-2、IEC61000-4-5 規定的和
其他用于電磁(ci)兼容(rong)性(EMC)標準的瞬態事(shi)件(jian)。
目前LED行業對于體積較小的各種燈(deng)絲燈(deng)、球泡燈(deng)、平板燈(deng)等,都開始采用(yong)光(guang)電一體化(hua)高壓線性方案,電子(zi)元件和燈(deng)珠同時集成(cheng)在
鋁基(ji)板上,意(yi)味(wei)著必須(xu)全(quan)部元件(jian)貼片化,因此作為保護器件(jian)的壓敏電阻也必須(xu)隨之采(cai)用(yong)貼片式元件(jian)。恭(gong)成科技原廠批量生產(chan)的適用(yong)
于LED照明交流電源保護的疊層貼片式壓敏電阻,從尺寸0604到1812,具備厚度薄、體積小、通流量大的特點,可以替代插件壓敏
電阻,配合保險絲、電阻、橋堆之后可以(yi)滿足1KV以(yi)上的組合波測試(shi),足夠滿足LED防護需求。
QV1206P471KT201貼片(pian)壓敏電阻(zu)特點(dian):
1) SMD小型貼片,節省空(kong)間,方便生(sheng)產(chan);
2) 高(gao)浪(lang)涌抑制,同(tong)體積(ji)浪(lang)涌能力遠大(da)于(yu)TVS;
3) 高溫性能穩定,125℃不降額(e);
4) 低的漏(lou)電流IL<10μA;
5) 雙向無極性保護(hu),鉗位電壓低;
6) 優于UL94V-0可燃性等級;
7) 符合(he)RoHS環保標準
QV1206P471KT201貼片壓敏電(dian)阻(zu)應用(yong)范圍:
1) 用于(yu)電源、網(wang)通及(ji)網(wang)絡接口(kou);
2) 線性驅動LED照明的雷電浪涌保護;
3) 能夠替代傳統引線(xian)式插(cha)件壓敏電阻;
QV1206P471KT201貼片壓敏電阻性能參(can)數:
1) 結構與尺寸(cun);
類型 | L(mm) | W(mm) | T(mm) | a(mm) |
1206 | 3.2±0.3 | 1.6±0.3 | 1.6±0.3 | 0.50±0.30 |
部分 | ① | ② | ③ |
組成 | 片式壓敏電阻用 ZnO半導體(ti)陶瓷 | 內電極 (Ag 或 Ag-Pd) | 端(duan)電極 (Ag/Ni/Sn 三層) |
2) 電性能(neng)參數(shu):
型號 | 工作電壓(V) | 壓敏電壓 (V) | 限位電壓(ya) (8/20μs) | 峰值電(dian)流 (8/20μs) | 工作(zuo)溫度范(fan)圍 | ||
AC | DC | V1mA | Vc(V) | Ic(A) | Ip(A) | ||
QV1206P471KT201 | 300 | 385 | 470±10% | 775 | 1 | 200 | -40~+125℃ |
3) 產品包裝:
類型 | 盤規(gui)格 | 載帶 | 每(mei)盤數量(pcs) |
1206 | 7" | 塑載帶 | 2K |
