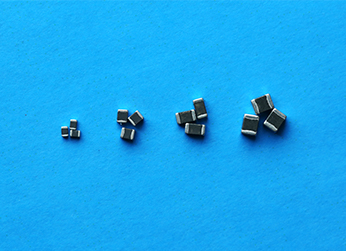

QV1206P241KT351貼片壓敏(min)電阻(zu)介紹:
多層片(pian)式(shi)壓敏電阻是貼片(pian)封裝的壓敏電阻器,采用(yong)多層獨石(shi)結構和半(ban)導體(ti)陶瓷工(gong)藝制(zhi)作,具備(bei)寄(ji)生電感小(xiao)、體(ti)積小(xiao)、SMT效率高、響
應(ying)時間(jian)短、工作溫度高、保護能力強的優勢(shi)。應用(yong)于LED高(gao)壓線性驅動方案(an)的電源保護,對LED照明中電網浪涌、短(duan)路或過載(zai)等引起
的(de)瞬(shun)態過電(dian)流(liu)以及(ji)電(dian)網電(dian)壓(ya)(ya)波動、感性負(fu)載開關導致等產(chan)生(sheng)的(de)瞬(shun)態過電(dian)壓(ya)(ya)進行抑制(zhi),包括 IEC61000-4-2、IEC61000-4-5 規定的(de)和
其(qi)他用于電(dian)磁兼容性(EMC)標(biao)準的(de)瞬態事件。

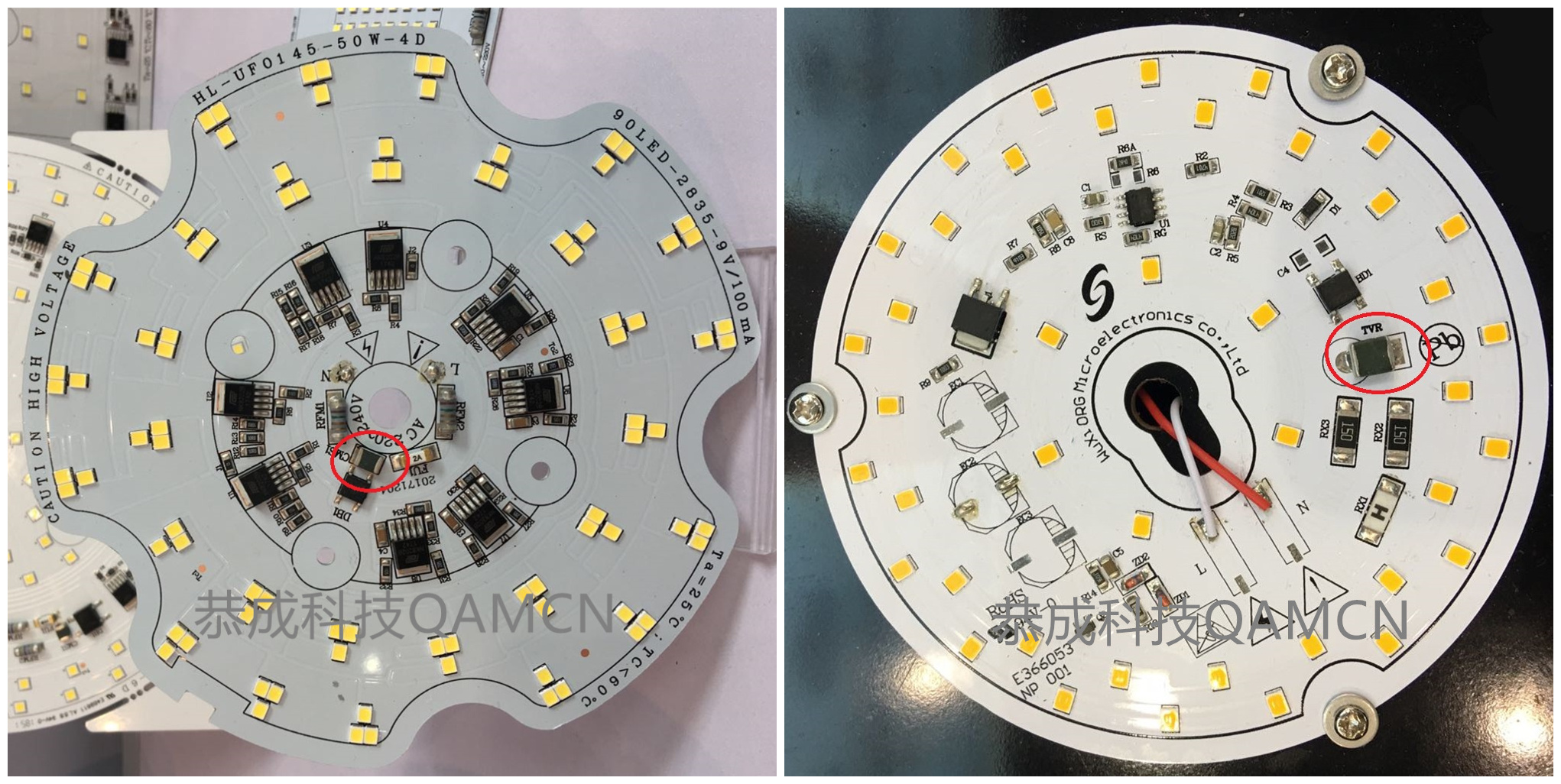

目前LED行業對于體積較小的各(ge)種燈絲燈、球(qiu)泡燈、平板燈等,都開始采用光(guang)電一體化高壓線性方案,電子元件和燈珠同時集成在
鋁基(ji)板上(shang),意(yi)味著必須全部元(yuan)件貼片化(hua),因(yin)此作為(wei)保(bao)護(hu)器件的壓敏電阻也(ye)必須隨之采用貼片式元(yuan)件。恭成(cheng)科技原廠批量生產的適(shi)用
于LED照明交流電源保護的疊層貼片式壓敏電阻,從尺寸0604到1812,具備厚度薄、體積小、通流量大的特點,可以替代插件壓敏
電阻,配合保險(xian)絲(si)、電阻、橋堆之(zhi)后可以滿足1KV以上(shang)的組合波測試,足夠滿足LED防(fang)護需求(qiu)。
QV1206P241KT351貼片壓敏電(dian)阻(zu)特點:
1) SMD小型貼片(pian),節省(sheng)空(kong)間,方(fang)便生產;
2) 高浪涌抑制,同體積(ji)浪涌能力遠大于TVS;

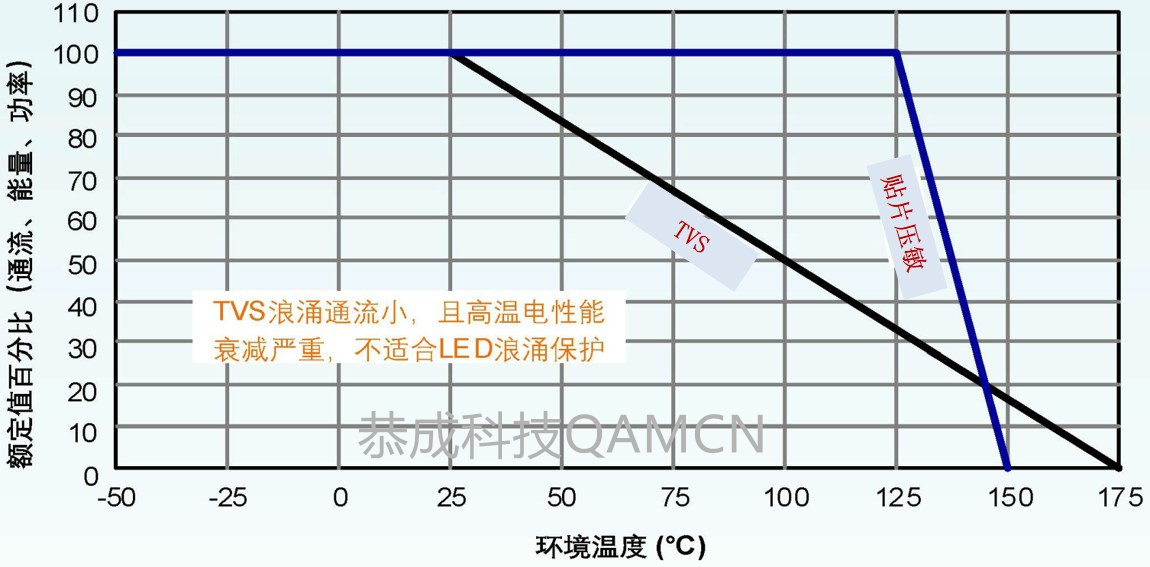

3) 高(gao)溫性能穩(wen)定,125℃不(bu)降額(e);
4) 低(di)的漏電流IL<10μA;
5) 雙向無極性保護(hu),鉗位電壓低;
6) 優(you)于UL94V-0可燃(ran)性等級;
7) 符合RoHS環保標準
QV1206P241KT351貼片壓敏電(dian)阻應用范圍:
1) 用于電源、網(wang)(wang)通及網(wang)(wang)絡接口;
2) 線性(xing)驅動LED照(zhao)明(ming)的雷電浪涌保護;
3) 能夠替代傳統引(yin)線(xian)式插(cha)件(jian)壓敏電阻(zu);
QV1206P241KT351貼片壓敏電阻性能參數:

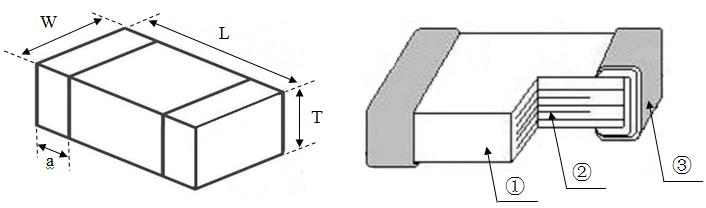

1) 結構(gou)與尺(chi)寸;
類型(xing) | L(mm) | W(mm) | T(mm) | a(mm) |
1206 | 3.2±0.3 | 1.6±0.3 | 1.6±0.3 | 0.50±0.30 |
部分 | ① | ② | ③ |
組(zu)成 | 片(pian)式(shi)壓敏電阻(zu)用 ZnO半導體陶瓷 | 內電(dian)極 (Ag 或(huo) Ag-Pd) | 端電極 (Ag/Ni/Sn 三層) |
2) 電性能參數(shu):
型號(hao) | 工作(zuo)電(dian)壓(V) | 壓(ya)(ya)敏(min)電(dian)壓(ya)(ya) (V) | 限位(wei)電壓 (8/20μs) | 峰值電流 (8/20μs) | 工作(zuo)溫(wen)度(du)范(fan)圍 | ||
AC | DC | V1mA | Vc(V) | Ic(A) | Ip(A) | ||
QV1206P241KT351 | 150 | 200 | 240±10% | 395 | 1 | 350 | -40~+125℃ |
3) 產品(pin)包裝:
類型 | 盤規格 | 載(zai)帶 | 每盤(pan)數量(liang)(pcs) |
1206 | 7" | 塑載帶 | 2K |
