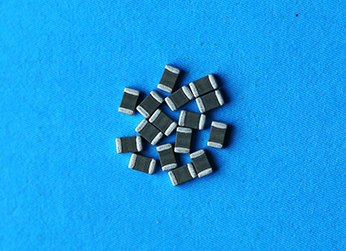

QV0201~0603E系列ESD靜電(dian)防(fang)護貼片壓敏電(dian)阻介紹:
氧化(hua)鋅壓(ya)敏電阻(zu)是(shi)一種以氧化(hua)鋅為(wei)主體、添(tian)加多(duo)種金屬氧化(hua)物為(wei)添(tian)加劑、經(jing)過空氣(qi)中(zhong)高溫燒(shao)結而(er)制成的多(duo)晶(jing)半導體陶瓷元件。壓(ya)敏

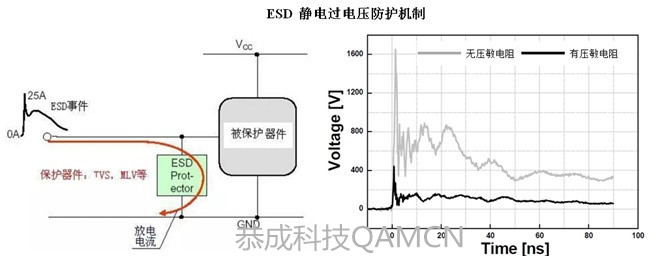

電阻(zu)是一種限壓(ya)型保護器件。壓(ya)敏電(dian)(dian)阻(zu)和被保護電(dian)(dian)路(lu)元件并聯在(zai)電(dian)(dian)路(lu)中,當電(dian)(dian)路(lu)中出現雷電(dian)(dian)過(guo)電(dian)(dian)壓(ya)、靜電(dian)(dian)過(guo)電(dian)(dian)壓(ya)或瞬態操作過(guo)電(dian)(dian)壓(ya)
時,利(li)用壓(ya)(ya)(ya)敏(min)電阻的非線(xian)性特(te)性,壓(ya)(ya)(ya)敏(min)電阻會以納秒級時間的響應速(su)度將兩(liang)端(duan)電壓(ya)(ya)(ya)迅速(su)下降(jiang)鉗(qian)位到一(yi)個相對固定的安全電壓(ya)(ya)(ya)值,從
而(er)避免被保護電路(lu)元件遭受過電壓(ya)的沖擊而損壞(huai)。
當施加(jia)于壓(ya)(ya)敏(min)(min)電(dian)(dian)(dian)阻(zu)器兩端(duan)電(dian)(dian)(dian)壓(ya)(ya)小(xiao)于其壓(ya)(ya)敏(min)(min)電(dian)(dian)(dian)壓(ya)(ya),壓(ya)(ya)敏(min)(min)電(dian)(dian)(dian)阻(zu)器相當于10MΩ以上絕緣電(dian)(dian)(dian)阻(zu);當在壓(ya)(ya)敏(min)(min)電(dian)(dian)(dian)阻(zu)器兩端(duan)施加(jia)大于壓(ya)(ya)敏(min)(min)電(dian)(dian)(dian)壓(ya)(ya)的過
電壓(ya)時(shi),壓(ya)敏電阻(zu)器的電阻(zu)急劇下降呈現低阻(zu)態,從而(er)把(ba)電荷快速導(dao)走,有效地保護了電路(lu)中的其它(ta)元器件不致過壓(ya)而(er)損壞(huai)。
QV0201~0603E系列(lie)ESD靜電防護貼片壓敏電阻(zu)特點:
1) SMD小型貼片,節省空間,方便生產(chan);
2) 響應時間為(wei)ns級,響應速度滿足各種電路保(bao)護要求;
3) 雙(shuang)向無(wu)極性保護,鉗位(wei)電壓低;
4) 優秀(xiu)的可焊(han)性(Ni,Sn鍍層);
5) 符合RoHS環保(bao)標準;
QV0201~0603E系列ESD靜電防護貼片壓敏電阻應用范圍:
1) IC和晶(jing)體(ti)管的瞬態(tai)電壓(ya)保護,用于移動通信、計算機/ EDP、LCD模塊、手持/便攜式設(she)備、PDA等;
2) 視頻(pin)(pin)(pin)和音頻(pin)(pin)(pin)線(xian)I / O端(duan)口、高速數(shu)據線(xian)(如HDMI、USB 3.0、IEEE 1394接口、射頻(pin)(pin)(pin)天線(xian)、射頻(pin)(pin)(pin)模(mo)塊)的ESD保護;
3) ESD保(bao)護符合IEC 61000-4-2(4級(ji))
QV0201~0603E系列ESD靜電防護貼片壓敏(min)電阻(zu)產品參數:
類別(bie) | 尺寸 L×W×T(mm) | 最大工(gong)作(zuo)電壓 VDC(V) | 電容(rong)量 Cp(pF) | 最大浪涌電(dian)流 @8/20μs(A) |
QV0201*E | 0.60×0.30×0.30 | 5.5~9 | 0.1~80 | 1~10 |
QV0402*E | 1.00×0.50×0.50 | 5.5~30 | 0.1~230 | 1~20 |
QV0603*E | 1.60×0.80×0.80 | 5.5~30 | 0.1~820 | 1~30 |
