NTC熱敏電阻芯片
高精度(du)NTC熱敏電阻芯(xin)片(pian)（NTC溫度(du)傳感器芯(xin)片(pian)）介(jie)紹：
測溫(wen)控溫(wen)用NTC熱敏(min)電阻(zu)的大部分最終(zhong)組裝(zhuang)形(xing)式以傳感器形(xing)式完(wan)成，其核心功(gong)能組件(jian)部分就是NTC熱敏(min)電阻(zu)芯片。
傳(chuan)感(gan)器以不同規格和長度(du)的線材(cai)連接(jie)芯片，將NTC熱敏(min)電阻芯片安(an)(an)裝(zhuang)到不同材(cai)質和形狀的傳(chuan)感(gan)頭中，將傳(chuan)感(gan)頭安(an)(an)裝(zhuang)
固定在(zai)需(xu)要(yao)測試溫度(du)的區(qu)域，可以非常方便(bian)和(he)精(jing)確地進行(xing)溫度(du)測量。除(chu)了傳感器外還有各(ge)種用玻璃封(feng)裝、環氧樹脂
封裝(zhuang)NTC芯(xin)(xin)片(pian)組(zu)裝(zhuang)成的(de)插(cha)件型(xing)、薄(bo)膜型(xing)熱(re)敏電(dian)阻，這些產品都(dou)使(shi)用(yong)方形(xing)的(de)NTC熱(re)敏電(dian)阻芯(xin)(xin)片(pian)組(zu)裝(zhuang)而成。CT系列NTC
熱敏(min)電阻(zu)芯(xin)片是(shi)表面鍍金或鍍銀(yin)處理的高(gao)精度NTC芯(xin)片，適合混合設(she)計多功能模塊或高(gao)精度NTC溫(wen)度傳感器(qi)的制作。
高精度NTC熱敏電阻(zu)芯片(pian)特點(dian)：
1） 可應用于邦定工藝(yi)，使用金(jin)/鋁/銀(yin)焊線；
2） 高精(jing)度(du)，可達±0.5%，±1%，±2%，±3%；
3） 良好(hao)的耐(nai)熱循環(huan)能(neng)力(li)；
4） 高穩定性和高可靠(kao)性；
5） 體積小，尺寸可(ke)達0.3×0.3mm；
6） 快(kuai)速響應；
7） 尺(chi)寸和參數都可以進行定制。
高(gao)精度NTC熱敏電阻(zu)芯(xin)片應用范(fan)圍：
紅外(wai)熱電堆(dui)傳感(gan)器、IGBT、熱敏打印頭、半導(dao)體模(mo)塊、電源模(mo)塊等；
混(hun)合(he)設計多功能(neng)模塊，環(huan)氧樹脂封裝熱(re)敏電阻；
漆包線(xian)熱敏電(dian)阻、小皮(pi)線(xian)熱敏電(dian)阻、薄膜熱敏電(dian)阻等；
高精度(du)NTC溫(wen)度(du)傳(chuan)感器的制作。
高精度NTC熱敏電阻芯片性(xing)能(neng)參數（可定制）：

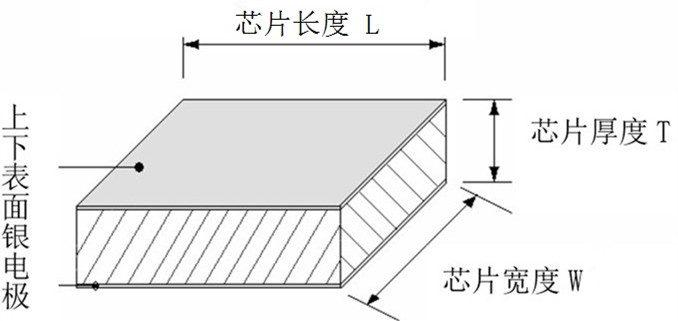

產品結構

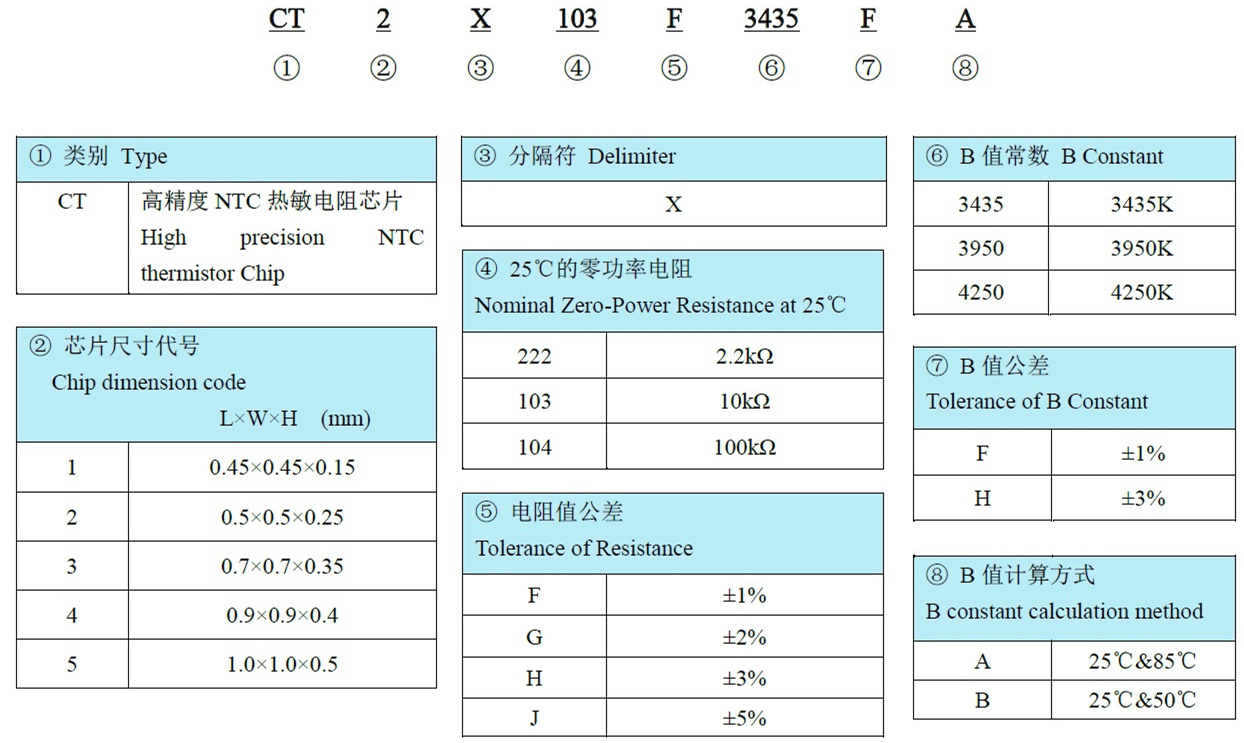

型號命名
電性參數（可(ke)定(ding)制）
型號 | 電(dian)阻(zu)值（25℃） (kΩ) | B常數 (25/50℃) （K） | B常(chang)數 (25/85℃) （K） | 耗散系(xi)數(shu) (mW/℃) | 熱時間(jian)常數(shu) (s) | 工(gong)作溫度(du) （℃） |
CT1X202□3950FB | 2kΩ | 3950±1% | 4010 | 0.45 | 3 | -40～125 |
CT1X222□3950FB | 2.2kΩ | 3950±1% | 4010 | |||
CT1X502□3380FB | 5kΩ | 3380±1% | 3435 | |||
CT1X752□3950FB | 7.5kΩ | 3950±1% | 4010 | |||
CT1X103□3380FB | 10kΩ | 3380±1% | 3435 | |||
CT1X103□3435FA | 10kΩ | 3380 | 3435±1% | |||
CT1X103□3950FB | 10kΩ | 3950±1% | 4010 | |||
CT1X303□3950FB | 30kΩ | 3950±1% | 4010 | |||
CT1X503□3950FB | 50kΩ | 3950±1% | 4010 | |||
CT1X833□3950FB | 83kΩ | 3950±1% | 4010 | |||
CT1X104□3950FB | 100kΩ | 3950±1% | 4010 | |||
CT1X104□4250FB | 100kΩ | 4250±1% | 4310 | |||
CT1X204□4250FB | 200kΩ | 4250±1% | 4310 | |||
CT1X204□4500FB | 200kΩ | 4500±1% | 4580 | |||
CT2X202□3950FB | 2kΩ | 3950±1% | 4010 | 0.5 | 3 | -40～125 |
CT2X222□3950FB | 2.2kΩ | 3950±1% | 4010 | |||
CT2X502□3380FB | 5kΩ | 3380±1% | 3435 | |||
CT2X752□3950FB | 7.5kΩ | 3950±1% | 4010 | |||
CT2X103□3380FB | 10kΩ | 3380±1% | 3435 | |||
CT2X103□3435FA | 10kΩ | 3380 | 3435±1% | |||
CT2X103□3950FB | 10kΩ | 3950±1% | 4010 | |||
CT2X303□3950FB | 30kΩ | 3950±1% | 4010 | |||
CT2X503□3950FB | 50kΩ | 3950±1% | 4010 | |||
CT2X833□3950FB | 83kΩ | 3950±1% | 4010 | |||
CT2X104□3950FB | 100kΩ | 3950±1% | 4010 | |||
CT2X104□4250FB | 100kΩ | 4250±1% | 4310 | |||
CT2X204□4250FB | 200kΩ | 4250±1% | 4310 | |||
CT2X204□4500FB | 200kΩ | 4500±1% | 4580 | |||
CT3X202□3950FB | 2kΩ | 3950±1% | 4010 | 0.7 | 4 | -40～125 |
CT3X222□3950FB | 2.2kΩ | 3950±1% | 4010 | |||
CT3X502□3380FB | 5kΩ | 3380±1% | 3435 | |||
CT3X752□3950FB | 7.5kΩ | 3950±1% | 4010 | |||
CT3X103□3380FB | 10kΩ | 3380±1% | 3435 | |||
CT3X103□3435FA | 10kΩ | 3380 | 3435±1% | |||
CT3X103□3950FB | 10kΩ | 3950±1% | 4010 | |||
CT3X303□3950FB | 30kΩ | 3950±1% | 4010 | |||
CT3X503□3950FB | 50kΩ | 3950±1% | 4010 | |||
CT3X833□3950FB | 83kΩ | 3950±1% | 4010 | |||
CT3X104□3950FB | 100kΩ | 3950±1% | 4010 | |||
CT3X104□4250FB | 100kΩ | 4250±1% | 4310 | |||
CT3X204□4250FB | 200kΩ | 4250±1% | 4310 | |||
CT3X204□4500FB | 200kΩ | 4500±1% | 4580 | |||
CT4X202□3950FB | 2kΩ | 3950±1% | 4010 | 0.9 | 5 | -40～125 |
CT4X222□3950FB | 2.2kΩ | 3950±1% | 4010 | |||
CT4X502□3380FB | 5kΩ | 3380±1% | 3435 | |||
CT4X752□3950FB | 7.5kΩ | 3950±1% | 4010 | |||
CT4X103□3380FB | 10kΩ | 3380±1% | 3435 | |||
CT4X103□3435FA | 10kΩ | 3380 | 3435±1% | |||
CT4X103□3950FB | 10kΩ | 3950±1% | 4010 | |||
CT4X303□3950FB | 30kΩ | 3950±1% | 4010 | |||
CT4X503□3950FB | 50kΩ | 3950±1% | 4010 | |||
CT4X833□3950FB | 83kΩ | 3950±1% | 4010 | |||
CT4X104□3950FB | 100kΩ | 3950±1% | 4010 | |||
CT4X104□4250FB | 100kΩ | 4250±1% | 4310 | |||
CT4X204□4250FB | 200kΩ | 4250±1% | 4310 | |||
CT4X204□4500FB | 200kΩ | 4500±1% | 4580 | |||
CT5X202□3950FB | 2kΩ | 3950±1% | 4010 | 1.0 | 5 | -40～125 |
CT5X222□3950FB | 2.2kΩ | 3950±1% | 4010 | |||
CT5X502□3380FB | 5kΩ | 3380±1% | 3435 | |||
CT5X752□3950FB | 7.5kΩ | 3950±1% | 4010 | |||
CT5X103□3380FB | 10kΩ | 3380±1% | 3435 | |||
CT5X103□3435FA | 10kΩ | 3380 | 3435±1% | |||
CT5X103□3950FB | 10kΩ | 3950±1% | 4010 | |||
CT5X303□3950FB | 30kΩ | 3950±1% | 4010 | |||
CT5X503□3950FB | 50kΩ | 3950±1% | 4010 | |||
CT5X833□3950FB | 83kΩ | 3950±1% | 4010 | |||
CT5X104□3950FB | 100kΩ | 3950±1% | 4010 | |||
CT5X104□4250FB | 100kΩ | 4250±1% | 4310 | |||
CT5X204□4250FB | 200kΩ | 4250±1% | 4310 | |||
CT5X204□4500FB | 200kΩ | 4500±1% | 4580 |
